钢筋调直机工作原理与基本构造

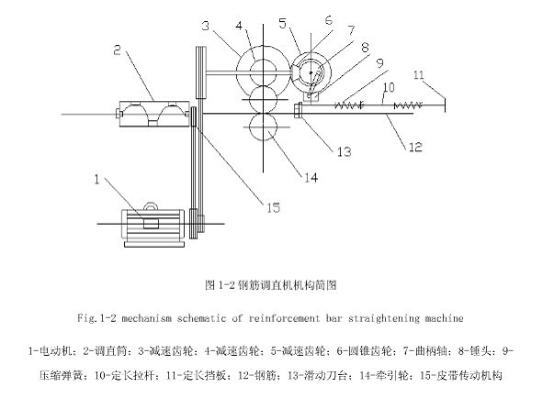

该钢筋调直机为下切剪刀式，工作原理如下图所示：

      采用一台电动机作总动力装置，电动机轴端安装两个V带轮，分别驱动调直筒、牵引和切断机构。其牵引、切断机构传动如下：电动机启动后，经V带轮带动圆锥齿轮6旋转，通过另一圆锥齿轮使曲柄轴7旋转，在通过减速齿轮3、4、5带动一对同速所向回转齿轮，使牵引轮14转动，牵引钢筋12向前动力。曲柄轮7上的连杆使锤头8上、下运动，调直好的钢筋顶信与滑动刀台13相连的定长挡板11时，挡板带动定长拉杆10将刀台拉到锤头下面，刀台在锤头冲击下将钢筋切断。

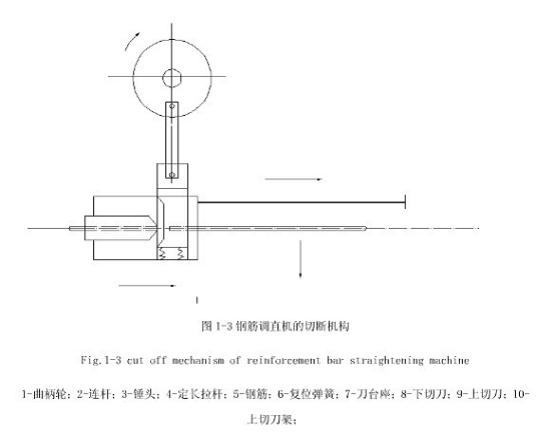

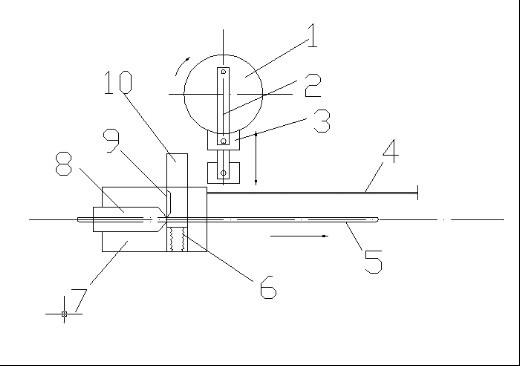

       切断机构的结构与工作原理如图所示：




      下切刀8固定在刀座台7上，调直后的钢筋从切刀中孔中通过。上切刀9安装在刀架10上，非工作状态时，上刀架被复位弹簧6推至上方，当定长拉杆4将刀台座7拉到锤头3下面时，上刀架受到锤头的冲击向上运动，钢筋在上、下刀片间被切断。在切断钢筋时，切刀有一个下降过程，下降时间一般为0.1s，而钢筋的牵引速度为0.6m/s，因此在切断瞬间，钢筋可有0.6×0.1=0.06m的运动距离，而实际上钢筋在被切断的瞬间是停止运动的，所以造成钢筋在牵引轮中的滑动，使牵引轮受到磨损。因此，调直机的调直速度不宜太快。

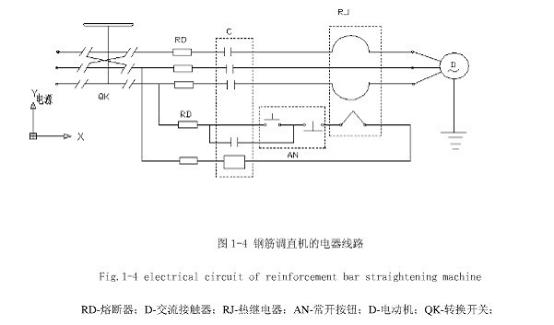

       钢筋调直机的电气控制系统图为：

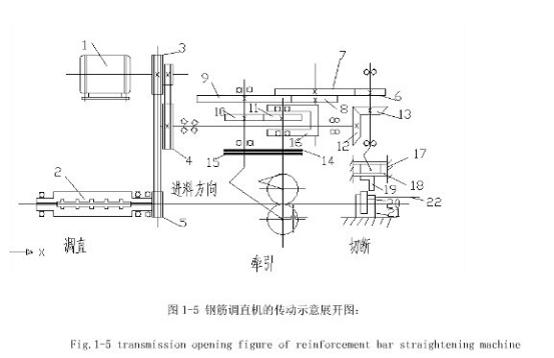

        调直机的传动示意展开图：

       电动机经三角胶带驱动调直筒2旋转，实现钢筋调直。经电动机上的另一胶带轮以及一对锥齿轮带动偏心轴，再经二级齿轮减速，驱动上下压辊14、15等速反向旋转，从而实现钢筋牵引运动。又经过偏心轴和双滑块机械17、18，带动锤头19上下运动，当上切刀20进入锤头下面时即受到锤头敲击，完成钢筋切断。

      上压辊14装在框架16上，转动偏心手柄可使框架销作转动，以便根据钢筋直径调整压辊间隙。方刀台21和承受架的拉杆22相连，当钢筋端部顶到拉杆上的定尺板时，将方刀台拉到锤头下面。即可切断钢筋。定尺板在承受架上的位置，可以按切断钢筋所需长度进行调节。
