GT3/8型钢筋调直切断机工作原理

加入时间：2012/2/17 9:51:46

       GT3/8型钢筋调直切断机工作原理

       1、构造  常用的GT3/8、GT3/8A型钢筋调直切断机基本结构如下图1、图2所示。

       2、工作原理  GT3/8型钢筋调直切断机的传动系统如图3所示。该钢筋调直切断机采用一台功率为5.5KW的电动机驱动，在电动机的轴上有两个皮带轮，其中大皮带轮带动调直筒旋转，调直筒内有5个不在一条轴线上的调直模，每个调直模用螺钉固定，并可调整其位置。调直筒以2900r/min的转速进行旋转，穿过调直筒的曲折钢筋，经反复弯曲变形而被调直，同时也清除了钢筋表面的锈皮。

       电动机轴上的小皮带轮，通过甲等皮带减速带动一对锥形齿轮，然后又通过圆柱齿轮带动一对同速反向回转齿轮，使牵引辊转动而牵引钢筋，在大锥形齿轮的轴端上，带动偏心轴旋转，通过连杆使锤头不停地上下运动。在锤头的下方有一个滑动刀台，刀台上有固定切刀。当钢筋调直到预定长度时，钢筋端头触到滑动刀台相连的定尺板，定尺板带动定尺位杆，将滑动刀拉到锤头正下方，锤头锤击刀台的上刀架，便将钢筋切断，切断的钢筋落入承料架内时，由于压缩弹簧的作用，又将滑动刀台顶回到原来位置。

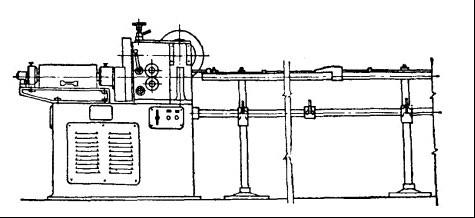

图1    GT3/8型钢筋调直切断机结构

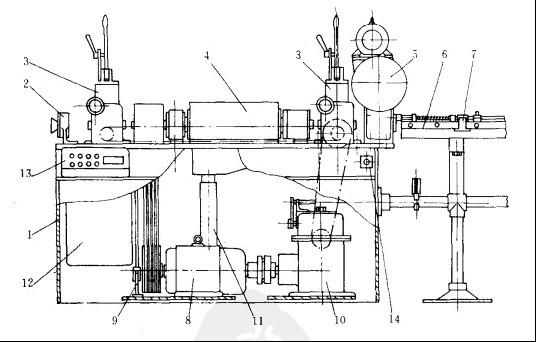

图2    GT3/8A型钢筋调直切断机结构
1-机架；2-导向装置；3-牵引装置；4-调直装置；5-切断装置；
6-承料架；7-定尺装置；8-电动机；9-制动装置；10-变速箱；
11-集尘漏斗；12-电控箱；13-控制盒；14-急停按钮

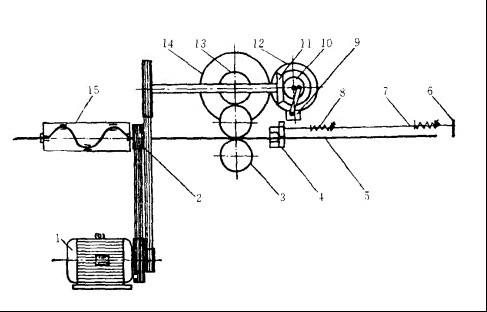

图3  GT3/8型钢筋调直切断机传动系统
1-电动机；2-皮带轮；3-牵引辊；4-滑动刀台；5-调直钢筋；
6-定尺板；7-定尺拉杆；8-压缩弹簧；9-锤头；10-偏心轴；
11-锥形齿轮；12、13、14-减速齿轮；15-调直筒

GT3/8A型钢筋调直切断机的调直、送料、牵引由一台双轴伸7.5KW电动机驱动，其左侧轴伸通过皮带伟动带动调直筒旋转，调直筒内装有7副调直模，其右侧轴伸经弹性联轴器与变速箱输入轴相接，变速箱借助换挡机构可输出两种转速，通过链条传动带动送料辊、牵引辊做同步旋转，完成钢筋的进料及退料工作。牵引力的大小通过偏心压紧手柄进行调节。切断机构由0.75KW电动机单独驱动，如图4所示，当飞轮轴在皮带传动下高速旋转时，装在飞轮轴中间的偏心连杆机构迫使上锤体做往复运动，当调直后的钢筋通过方刀台定刀内孔进入受料架槽内，钢筋端头触及定尺板并装其向右推动时，则带动拉杆及方刀台一起左移，当装有切断刀片下锤体进入上锤体的锤击区域后，便在上锤体的锤头打击下迅速下移，钢筋遂被切断。钢筋切断后，各移动件在弹簧作用下均迅速复位。通过改变定尺板与上锤体的相对距离，即可变更钢筋的切断长度，为便于调试的事故应急，切断装置还装有人控切断手柄。

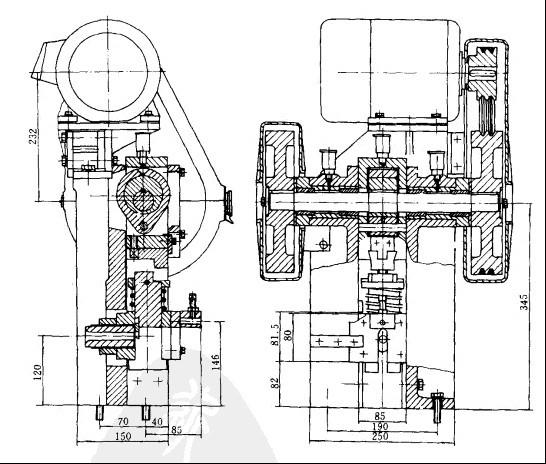

图4 GT3/8A型钢筋调直切断机切断机构
